1.6: Клапани

У цьому розділі ми розглянемо водорозподільні клапани і для чого вони використовуються.

Результати навчання студентів

Прочитавши цю главу, ви повинні мати можливість:

• Опишіть різні типи клапанів
• Поясніть, чому різні клапани використовуються з різними додатками
• Визначте експлуатаційні та експлуатаційні критерії клапанів

Водяні клапани є важливою частиною будь-якої системи водопостачання. Основне призначення клапана - зупинка і ізоляція потоку води. Існує багато різних типів клапанів, і використання різниться, але основною метою є зупинка потоку води. Однак, як ви побачите в цьому розділі, клапани служать найрізноманітнішим цілям.

Клапани використовуються для зупинки і запуску потоку води. При розриві труби, щоб зупинити потік води зазвичай закривають вентиль. Це запобігає протіканню води і дозволяє комунальним операторам відремонтувати трубу. Як тільки ремонт закінчений, клапан відкривається і вода знову пропускається.

Деякі клапани використовуються для регулювання тиску або витрати дросельної заслінки. Іноді тиск води занадто великий і може створити проблему і пошкодити труби або інше обладнання. Житлові будинки зазвичай використовують регулюючі клапани для того, щоб знизити тиск перед тим, як вода надходить в будинок. Ці типи клапанів також можуть бути використані в рамках системи розподілу інженерних комунікацій. Дроселювання потоку іноді потрібно для того, щоб зменшити кількість води, що проходить по трубах.

Певні клапани використовуються, щоб дозволити потік води тільки в одному напрямку. Ці клапани перешкоджають протіканню води в зворотному напрямку. Поширеним типом клапана є перевірка або запобіжник зворотного потоку. Ці клапани є односпрямованими клапанами і дозволяють воді текти тільки в одному напрямку.

Інші клапани призначені для скидання тиску. Коли тиск води наростає і потрапляє до точки, де труби або інші прилади можуть отримати пошкодження, можна використовувати запобіжний клапан, щоб дозволити воді витікати з системи і скинути високий тиск.

Типи клапанів

Існує ряд різних типів клапанів у водній промисловості для різних цілей, описаних вище. Наступний список клапанів не є вичерпним переліком, але це дуже вичерпний перелік клапанів, що застосовуються у водній промисловості:

• Ворота
• Глобус
• Щіпка
• Діафрагма
• Голка
• Підключіть
• М'яч
• Метелик
• Перевірити
• Рельєф
• Контроль

Кожен з цих клапанів має специфічне використання, і деякі з цих клапанів частіше використовуються, ніж інші. Розуміння різних видів використання та типів клапанів важливо для розуміння того, як функціонують системи розподілу води. Наприклад, існує кілька типів клапанів, які зазвичай використовуються у водопровідних магістрах для того, щоб зупинити потік води. Однак певний тип (метелик) не підходить для функції технічного обслуговування, яку називають «свинкою».

Піггинг - це процес очищення внутрішньої частини водопровідної магістралі. «Свині» виготовляються з різних матеріалів, але зазвичай виготовляються з пінопласту різної щільності і проштовхуються через водопровідну магістраль. Якщо водоканал використовує дросельні клапани, то цей тип процесу очищення неможливий, оскільки клапан буде перешкодою. Інші типи клапанів можуть використовуватися на насосних станціях, колодязях або інших місцях у водорозподільній системі.

Кожен клапан буде детально розглянуто протягом усього цього тексту. Однак важливо розуміти чотири (4) принципи використання клапанів у розподільній системі.

• Запуск та зупинка потоку - Для того, щоб змінити напрямок потоку води, зупинити потік води, а потім запустити потік води, використовуються певні клапани. Коли водопровід розривається, використовується клапан, щоб зупинити потік води та ізолювати витік, щоб її можна було відремонтувати. Як тільки ремонт буде зроблений, вентиль відкриється, щоб знову запустити потік води. Деякі приклади цих клапанів у розподільній системі - запірні клапани розподільної системи, допоміжні клапани пожежного гідранта, клапани управління насосом та клапани для обслуговування води.
• Регулювання тиску та потоку дросельної заслінки - Деякі клапани використовуються для зниження тиску, якщо він занадто високий, або для зменшення потоку води шляхом дроселювання потоку. Для цих цілей слід використовувати лише конкретні клапани, оскільки деякі клапани можуть пошкодитися, якщо вони використовуються з неправильною метою. Прикладом клапанів, що регулюють тиск всередині розподільної системи, є один, встановлений між двома різними зонами тиску. Одна зона вища за іншу, і ці типи клапанів можуть бути встановлені для зменшення більш високого тиску та випуску води, коли це необхідно, в область нижнього тиску.
• Запобігання зворотному потоку - Щоб запобігти протіканню води в неправильному напрямку, можна використовувати певні клапани для запобігання чомусь, що називається зворотним потоком. Запобігання зворотному потоку необхідне, коли подача питної води підключена до непитного водопостачання. Існує п'ять (5) основних методів і пристроїв, що використовуються для запобігання зворотного потоку. Про них і піде мова далі в цьому розділі.
• Скинути тиск - Коли тиск занадто високий у водяній системі, іноді тиск потрібно зняти, щоб запобігти розриву системи. Клапани скидання тиску поширені в різних установках. Повітряні та вакуумні клапани є прикладом запобіжного клапана в розподільній системі. Ці клапани дозволяють повітрю виходити, запобігаючи раптовому розриву труби.

Що відрізняє різні типи клапанів?

Клапани можна класифікувати за тим, як вони регулюють витрату води. Існує чотири (4) основних типи роботи клапана:

• Закриття - Глобусні та поршневі клапани закриваються, щоб зупинити потік води

Малюнок\(\PageIndex{1}\): Зображення Петтері Аймонен знаходиться у відкритому доступі

Прохідний клапан зазвичай зустрічається на зовнішніх побутових кранах, які також називають підвіконням крана. «Пробка» кінця глобусного клапана закривається в отвір клапана, який перекриває потік води. Відстань між повністю відкритим і повністю закритим порівняно коротким.

Поршневий клапан схожий на сідельний клапан. Він оснащений поршневим затворним елементом, який вторгається в отвір сидіння, щоб зупинити потік води. Поршневі клапани зазвичай використовуються на регулюючих клапанах.

Ці типи клапанів сприйнятливі до потрапляння осаду на сидінні, що запобігає повністю закриттю клапана. Існує також певна кількість опору потоку з цими типами клапанів, особливо поршневим клапаном.

• Розсувні - Засувки є найпоширенішим клапаном, що зустрічається в розподільних системах. Вони класифікуються як розсувний стиль вниз. Маховик або ключ опускає «ворота» вниз на сидіння. Обличчя воріт може стати зношеним або предмети можуть потрапити під ворота, запобігаючи щільному або повному ущільненню. Ці типи клапанів не слід використовувати для дросельних потоків, оскільки затвор може пошкодитися від сили потоку води. Існує кілька різних типів засувок і про них піде мова далі в цьому розділі. На зображенні нижче представлений надземний тип засувки з маховиком, прикріпленим до робочої гайці для відкривання та закриття.

Малюнок\(\PageIndex{2}\): Зображення від HerbstRitTM ліцензовано відповідно до CC BY-SA 3.0

• Обертання - Різні типи обертових клапанів включають пробку, кульку, метелики та конус. Ці типи клапанів обертаються для відкриття і закриття. Деякі, наприклад, пробкові та кульові крани, є обертовими клапанами поворотного типу. Це означає, що вони є поворотними клапанами на чверть або половину обороту. У той час як інші, як дросельні клапани, обертаються на валу, щоб відкрити і закрити.

Малюнок\(\PageIndex{3}\): 1) Корпус 2) Голова 3) Куля 4) Ручка важеля 5) Стебло - Зображення Рубена Кастельнуово ліцензовано під CC BY-SA 3.0

На схемі вище важіль кульового крана повернений на чверть шляху і куля, що блокує потік, відкривається, щоб дозволити воді протікати. «Куля», який знаходиться в лінії потоку, суцільний з кожного боку і відкритий з інших сторін. Обертовий циліндр на цих клапанах також може бути конусоподібної форми. Менші пробкові клапани використовуються на лініях обслуговування клієнтів. Клапан, який з'єднує розподільну магістраль з сервісним бічним, називається корпоративними зупинками (corp stop), а клапан, який з'єднує сервісний бічний з лічильником, - це зупинка бордюру. Вони також називаються лічильниками та кутовими упорами. Вони можуть бути використані для дроселювання потоку без пошкодження.

• Згинання - Останній стиль клапана, заснований на тому, як він працює, - це «згинальний» клапан. Ці клапани - це або мембранні, або затискові клапани. Потік зменшується або зупиняється стискаючим або защемляючим ефектом, щоб перешкодити потоку. Матеріал всередині цих клапанів повинен бути гнучким і зазвичай стійким до корозії.

Малюнок\(\PageIndex{4}\): Зображення Muskid ліцензовано відповідно до CC BY-SA 3.0

Засувки

Засувки є однією з найбільш широко використовуваних клапанів у водорозподільній системі. Як вже говорилося раніше, їх основна функція полягає в запуску і зупинці потоку води. Ці типи клапанів не слід використовувати для дроселювання потоку води, оскільки вони можуть пошкодитися. Затвор (шибер) опускається і піднімається маховиком в надземних установках і гайкою з ключем на підземних установках. Лицьова сторона засувки може зношуватися, особливо якщо вони дросельні, а предмети можуть заселятися під затвором, що перешкоджає належному ущільненню.

Малюнок\(\PageIndex{5}\): Зображення на факультеті технологій водних систем COC ліцензовано відповідно до CC BY 4.0

Малюнок\(\PageIndex{6}\): Зображення Хізер Сміт ліцензовано відповідно до CC BY 3.0

Зображення воріт вище - це стиль, який використовується під поверхнею землі. Гайка на верхній частині капота клапана управляється ключем у формі «Т» з квадратним корпусом 2», який поміщається поверх гайки. Інший засувка, зображена вище, використовується в надземних установках і управляється маховиком. Існує кілька різних стилів засувок, і вони мають різне призначення. У наведеному нижче списку визначені деякі з цих клапанів:

• Не піднімається шток (NRS) - Засувки під землею вважаються не піднімаються штоком. Ці клапани займають менше місця і мають захищений гвинтовий механізм.
• Піднімається шток - Засувка піднімається штока зазвичай використовується в пожежних системах. Причина в тому, що легко виявляється, якщо клапан відкритий або закритий за положенням штока. Ці типи клапанів також називають «зовнішнім штоком та ярмом» або клапанами OS&Y. На малюнку зображений цей тип клапана. Коли шток піднявся, клапан відкритий.

Малюнок\(\PageIndex{7}\): Зображення Майка Алворда ліцензовано відповідно до CC BY 4.0

• Горизонтальні - У неглибоких під землею установках зазвичай використовуються горизонтальні засувки. Вони дозволяють забезпечити низький кліренс, а також вони простіше в експлуатації. Замість того, щоб піднімати ворота вгору під час роботи, ворота ковзають в сторону. Так, крім установок, коли грунтовий покрив мінімальний, великі клапани можуть бути і горизонтальними засувками.

Малюнок\(\PageIndex{8}\): Зображення Майка Алворда ліцензовано відповідно до CC BY 4.0

• Нарізування різьблення, врізання, вставка - Кілька стилів засувок класифікуються на основі використання в будівельній практиці. Врізка, врізка та вставлення клапанів використовуються на основі додавання клапана в існуючу систему розподілу. Відрізні клапани використовуються виключно тоді, коли потрібно зробити підключення до водопровідної магістралі. Звідси і «постукування» в водопровідну магістраль. Існує два типи кранів: мокрий або гарячий кран та сухий кран. Гарячий кран робиться під час використання водопроводу, і обслуговування не може бути порушено. Сухий кран - це коли трубопровід перекритий і зливається вода з труби.

Малюнок\(\PageIndex{9}\): Зображення Rainier5 ліцензовано відповідно до CC BY-SA 3.0

Два інших способи додавання клапана до існуючої системи водопостачання - врізка або вставка. Можна розрізати трубу і додати клапан або вставити в трубу клапан. На малюнку нижче наведено приклад вставного засувки.

Врізний клапан - це одне негабаритне кінцеве з'єднання, призначене для використання з врізною втулкою. Клапан і гільза використовуються разом, щоб полегшити установку нового клапана в існуючу магістраль. Тиск необхідно перекрити на короткий час. Вставні клапани встановлюються, коли воду неможливо перекрити, а магістраль не може бути розгерметизована.

• Еластичні сидячі - Засувки зазвичай виготовляються з різних типів металевих матеріалів. Однак гума, уретановий каучук та інші синтетичні матеріали також використовуються для виготовлення замикаючого елемента. Крім того, сидіння виготовляється з цього ж матеріалу, забезпечуючи щільне і повне закриває ущільнення.
• Шиберні - Засувки - це розсувні (шлюзові) клапани, але шиберна засувка - це простий клапан засувки. Вони призначені для виділення великих обсягів води за один раз і часто зустрічаються у великих сільськогосподарських системах. Ворота або клинок відносно тонкі, вони не забезпечують повністю щільного перекриття, і можуть бути квадратної, довгастої або круглої форми.

Однією з головних переваг засувок є можливість перекривати або пропускати потік в обох напрямках. Вони також мають мало опору, коли вони повністю відкриті, і дозволяють очистити водний шлях для потоку води. Окрім різних стилів засувок, вони класифікуються на три (3) основні типи: дводискові, суцільні клинові та пружні сидячі (як обговорювалося раніше). Дводисковий засувка складається з двох відносно вільно розташованих дисків, які при закритті притискаються до металевих сідла клиноподібним механізмом. Вода проштовхує повз вгору за течією диска і дозволяє області між двома дисками ставати під тиском, коли диски знаходяться в закритому положенні. Потім тиск скидається при відкритті клапана. Деякі з цих клапанів оснащені байпасом для вирівнювання тиску з обох сторін, щоб полегшити його відкриття. Основним недоліком є велике тертя на нижньому диску, що ускладнює підняття з сидіння. Суцільний клиновий засувка включає в себе закриваючий елемент, який являє собою єдиний клин, спрямований у встановлені, конічні сидіння. Хоча дроселювання не рекомендується із засувками, суцільний клин є більш бажаним через тісний направляючий між клином і корпусом. Раніше обговорювалися пружні сидячі засувки.

Інші клапани

Пробкові клапани - це тип поворотного клапана і можуть використовуватися для дросельної заслінки та управління потоком. Навіть при відкритті вони викликають певний опір потоку. Існує три (3) основних типи пробкових клапанів, змащені, не змащені та ексцентричні. При змащених пробкових клапанах мастило використовується для змащування руху пробки і герметизації зазору між пробкою і корпусом клапана. На не змащеному пробковому клапані клапан механічно піднімається вгору або підштовхується до сідла. Ексцентриковий пробковий клапан - це не змащений клапан, який обертає пробку і відтягує від сідла. Ще один вид поворотного клапана - конусний клапан. Вони обмежені у використанні через їх розмір і вагу, але вони добре контролюють потік і забезпечують низький опір потоку. Кульові крани вимагають обертання на 90 градусів між відкритим та закритим положенням, мають низький опір потоку, а також підходять для дроселювання потоку.

Ще одним поширеним клапаном у водній промисловості є дросельний клапан. Дросельний клапан - це ще один клапан, який обертається. Він має диск, схожий на засувку, але цей диск обертається на валу, щоб відкриватися і закриватися. Затвори метелики простіше в експлуатації, ніж засувки, оскільки, коли вони відкриваються, сила води штовхається на протилежну сторону диска, допомагаючи відкрити клапан. Основним недоліком дросельної заслінки є те, що вони мають високий опір потоку, оскільки клапан, навіть коли він повністю відкритий, завжди знаходиться на шляху потоку. Диск також може отримати пошкодження від вібрації проточної води. Оскільки вони мають невелику довжину укладання (відстань між кожною стороною фланців), їх використовують там, де простір обмежений. Вони також легші за вагою і дешевше, ніж засувки.

Малюнок\(\PageIndex{10}\): Зображення Хізер Сміт ліцензовано відповідно до CC BY 3.0

Зворотний клапан дозволяє протікати лише в одному напрямку і тому має дуже специфічні застосування. Існує п'ять (5) основних типів зворотних клапанів.

• Косий диск - Забезпечує найнижчі втрати напору будь-якого зворотного клапана і зазвичай використовується у великих трубопроводах, щоб заощадити на витратах на перекачування
• Мягкий гойдалки - призводить до м'якого або м'якого закриття клапана, коли потік води зупиняється
• Гумові гойдалки - Замість клапана, що гойдається на шарнірному штирі, як і більшість інших зворотних клапанів, гумові гойдалки згинаються, щоб відкрити
• Подвійні двері - Хоча всі зворотні клапани призначені для забезпечення потоку лише в одному напрямку, зворотний клапан з подвійними дверима призначений для більшого ущільнення при закритті. Ці типи клапанів частіше зустрічаються в промислових операціях.
• Нога - Це спеціальні типи зворотних клапанів, встановлених на свердловині грунтових вод, щоб запобігти витіканню води назад з насоса та трубопроводу свердловини назад у свердловину, коли колодязний насос перестає працювати. Вони встановлюються в нижній частині всмоктувальної лінії насоса і використовуються для грунтування насоса.

Звільнення та контроль тиску

Клапани скидання тиску дуже поширені в установках, де тиск високий або де тиск може стрибати. Ці типи клапанів використовуються для контролю граничного тиску всередині системи. Тиск знімається, дозволяючи потоку води виходити через допоміжний прохід з системи. Задані межі тиску призначені для запобігання пошкодженню конкретного обладнання або сантехнічних систем. У багатьох житлових будинках і комерційних підприємствах будуть встановлені запобіжні клапани, якщо тиск води, що надходить з розподільної системи вище, ніж прийнятне для будівлі, що обслуговується. Ці клапани призначені для відкриття, коли тиск відповідає цим заданих значенням. Пружинний диск врівноважує тиск по обидва боки системи і відкривається, коли тиск на вході перевищує задане значення.

Малюнок\(\PageIndex{11}\): Зображення Mbeychok ліцензовано відповідно до CC BY-SA 3.0

Контроль тиску - ще одна функція клапанів водяної системи. Якщо тиск занадто низький, система водопостачання іноді не здатна забезпечити потреби клієнтів. Що ще важливіше, якщо тиск дуже низький, система водопостачання може бути не в змозі забезпечити адекватні потоки для гасіння пожеж. Якщо тиск занадто високий і скидання тиску поза системою неможливо, також можна використовувати регулюючі клапани. У деяких системах можуть використовуватися як запобіжні, так і регулюючі клапани. Наприклад, тиск всередині системи може коливатися вище і нижче, ніж те, що вважається адекватним тиском, і буде встановлений регулюючий клапан. Однак, якщо шанс надзвичайно високого тиску існує, то також був би встановлений запобіжний клапан. Клапани регулювання тиску використовують гідравлічні пілотні системи, які дозволяють встановити точку високого тиску для високих потреб потоку та задану точку низького тиску для низьких вимог.

Потім клапан автоматично регулює тиск на клапані для розміщення цих діапазонів тиску. Це запобігає занадто високому або занадто низькому тиску в системі.

Малюнок\(\PageIndex{12}\): Зображення Маркуса Швейса ліцензовано відповідно до CC BY-SA 3.0

Запобігання зворотному потоку

Запобігання забрудненню питної води є важливим аспектом системи розподілу води. Коли непитне водопостачання підключено до питного водопостачання, існує можливість перехресного з'єднання між цими двома джерелами. Тому кожен водоканал повинен мати програму управління перехресним підключенням. Контроль перехресного з'єднання та запобігання зворотному потоку розглянуто в іншому розділі цього тексту. У цьому розділі ми розглянемо актуальні методи і пристрої, що використовуються для запобігання надходження непитної води назад в систему питного водопостачання.

Найбезпечніший спосіб запобігти перехресному з'єднанню - не підключати непитні запаси з питними витратами. Коли повна ізоляція двох джерел неможлива, метод зворотного потоку може бути здійснений з повітряним зазором. Правильний повітряний зазор має джерело подачі води, що скидає воду в приймальний подачу. Ця відстань повітряного зазору між джерелом подачі і приймальним подачею має бути в два рази більше діаметра труби подачі або один (1) дюйм, залежно від того, що більше.

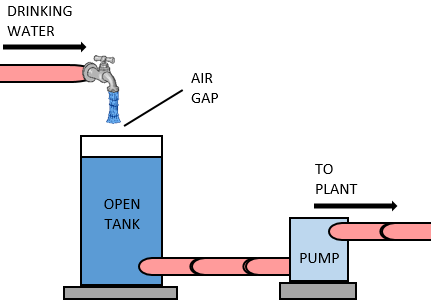

Малюнок\(\PageIndex{13}\): Зображення крана від Frankes ліцензується під CC0 1.0 (модифіковано COC OER)

Малюнок\(\PageIndex{14}\): Зображення EPA Огайо

Коли повне розділення неможливо, можна використовувати пристрій запобігання зворотному потоку. Ці типи клапанів мають принцип зниженого тиску, подвійну перевірку або вакуумні вимикачі.

Пристрій зворотного потоку за принципом зниженого тиску (РП) складається з двох пружинних зворотних клапанів з регульованим тиском запобіжним клапаном між ними. В умовах зворотного сифонажу обидві перевірки закриються, і запобіжний клапан відкриється. При наявності протитиску понад водопровідної магістралі обидва зворотні клапани теж закриються. Якщо протікання відбувається в другому клапані, йому буде дозволено вийти через центральний запобіжний клапан. Важливо встановити ці пристрої досить високо там, де запобіжний клапан не може бути занурений у воду. Пристрої РП використовуються в комерційних, промислових і зрошувальних установках.

Малюнок\(\PageIndex{15}\): Зображення EPA Огайо

Малюнок\(\PageIndex{16}\): Зображення EPA Огайо

Пристрої подвійного зворотного (постійного струму) клапанів аналогічні пристроям РП, за винятком того, що вони не мають запобіжного клапана в центрі. Тому захист не такий позитивний і не повинен використовуватися там, де може призвести до небезпеки для здоров'я. Клапани постійного струму зазвичай використовуються в пожежних спринклерних установках.

Малюнок\(\PageIndex{17}\): Зображення EPA Огайо

Малюнок\(\PageIndex{18}\): Зображення EPA Огайо

Установки, де використання води необхідно лише під час надзвичайної ситуації, як і при пожежній спринклерній системі, пристрій РП або постійного струму може бути встановлений з приєднаним лічильником. Цей лічильник виявить будь-який потік води через пристрій і дозволить комунальній компанії виставляти рахунок замовнику за це використання. Ці лічильники називаються детекторними збірками. Таким чином, RPDA буде збіркою детектора зі зниженим тиском, а DCDA - подвійною перевіркою детектора. Пристрої запобігання зворотному потоку потрібно контролювати та обслуговувати. Більшість програм контролю перехресних з'єднань вимагають щорічного тестування.

Існують і інші типи пристроїв, що використовуються там, де небезпеки для здоров'я не існує і призначені для переривчастого використання. Ці пристрої називаються вакуумними вимикачами. Існує два основних типи вакуумних вимикачів, атмосферні та напірні. Загальні установки включають спринклерні системи газону, змішувачі для раковини двірників та клапани змиву унітазу. Атмосферні вакуумні вимикачі повинні встановлюватися поза останнім клапаном в системі трубопроводів. Коли труба, що подає знаходиться під тиском, зворотний клапан закривається на верхньому сідлі, щоб запобігти протіканню. Коли немає тиску, клапан опускається і дозволяє повітрю потрапляти в нагнітальну трубу, запобігаючи зворотному сифонажу. При постійному тиску клапан може вийти з ладу. Вакуумні вимикачі високого тиску призначені для використання під тиском протягом тривалого періоду часу. Їх не слід використовувати там, де можливий протитиск на стороні скидання, і вони повинні бути встановлені вище найвищого кріплення в системі.

Обслуговування клапанів

Так як клапани є механічними пристроями, то їх потрібно правильно обслуговувати. Існує широкий спектр різних типів і використання клапанів у всій водній промисловості, і кожен тип має свої вимоги до технічного обслуговування. Як було сказано раніше, пристрої запобігання зворотному потоку вимагають частого тестування та належного обслуговування. Сідла клапана можуть зношуватися і пошкоджуватися і їх потрібно періодично замінювати. Пружини, які експлуатують клапани і дозволяють їм відкриватися і закриватися, потрібно час від часу замінювати. Такого роду технічне обслуговування потрібно не тільки для пристроїв зворотного потоку, всі клапани потрібно контролювати та обслуговувати.

Клапани розподільної системи зазвичай залишають у відкритому положенні, щоб вода текла по всій системі. Однак в разі протікання або якоїсь іншої аварійної ситуації, де потік води потрібно припинити, клапан потрібно закрити. Якщо клапан залишати у відкритому положенні роками, його закриття може виявитися важким. Чому? Тому що будь-який механічний пристрій, який не експлуатувався протягом тривалого періоду часу, може застрягти або замерзнути. Тому важливо експлуатувати клапани на звичайній основі. Ця планова експлуатація технічного обслуговування клапанів розподільної системи називається виконанням клапанів. Виконання клапана - це не що інше, як робота клапана від його поточного стану (відкритого або закритого) до іншого положення. Кожен тип клапана та розмір клапана має відому кількість обертів, необхідних для його відкриття та закриття, і оператор повинен пам'ятати про кількість обертів, щоб визначити, чи клапан знаходиться в хорошому робочому стані. Якщо клапан не може працювати до необхідної кількості оборотів, він може бути пошкоджений або зламаний і, можливо, буде потрібно замінити. Хороша програма вправ клапана повинна включати всю інформацію про клапан, щоб оператор міг оцінити, чи клапан знаходиться в хорошому робочому стані. Якщо немає, то клапан слід поставити за графіком заміни.

Клапани є важливою частиною будь-якої системи водоканалу і забезпечують різноманітне використання, починаючи від зупинки та пуску потоків, дозволяючи потоки лише в одному напрямку, зменшуючи тиск, скидаючи тиск та контролюючи тиск. Це деякі з найбільш критичних застосувань клапанів водяної системи.

Зразки питань

1. Який із наведених нижче клапанів не сумісний із процесом, відомим як «пігінг»?
   1. Метелик
   2. Ворота
   3. М'яч
   4. Всі сумісні
2. Який з наступних клапанів не слід використовувати для дроселювання?
   1. Метелик
   2. Ворота
   3. М'яч
   4. Підключіть
3. Який пристрій зворотного потоку забезпечує найбільший захист?
   1. Подвійна перевірка
   2. знижений тиск
   3. Вакуумний вимикач
   4. Всі рівні
4. Який клапан використовується для грунтовки грунтових вод колодязного насоса?
   1. Метелик
   2. Ворота
   3. М'яч
   4. Фут
5. Який з наступних клапанів вважатиметься типом «закриття»?
   1. Ворота
   2. Глобус
   3. Метелик
   4. І 1, і 2
